Kích thước thang máy là yếu tố quan trọng cần xác định trước khi xây nhà hoặc cải tạo công trình. Việc lựa chọn đúng kích thước hố thang, cabin, cửa tầng, hố PIT và chiều cao OH giúp thang vận hành phù hợp, tối ưu diện tích sử dụng và hạn chế phát sinh chi phí xây dựng.
Tùy theo tải trọng, công nghệ vận hành và kiến trúc công trình, kích thước thang máy gia đình 250kg, 320kg, 450kg hay thang máy kính sẽ có những phương án thiết kế khác nhau. Đối với nhà phố diện tích nhỏ, giải pháp thang máy mini có thể giúp tiết kiệm không gian; trong khi biệt thự, khách sạn hoặc công trình thương mại cần tính toán theo nhu cầu vận chuyển thực tế.
Liên hệ ngay với Thang Máy Phương Đông qua hotline 0938 83 1002
Khi tìm hiểu kích thước thang máy, khách hàng thường quan tâm đến diện tích hố thang. Tuy nhiên, để lựa chọn thiết bị phù hợp, cần xem xét đồng bộ các thông số sau:
Các thông số kích thước thang máy cần biết
| Thông số | Ý nghĩa | Đơn vị |
|---|---|---|
| Kích thước hố thang | Không gian bố trí cabin, ray dẫn hướng, đối trọng và thiết bị. | mm |
| Kích thước cabin | Chiều rộng, chiều sâu và chiều cao bên trong cabin. | mm |
| Kích thước cửa | Chiều rộng thông thủy và chiều cao cửa tầng thang máy. | mm |
| Hố PIT | Khoảng sâu từ cốt sàn tầng dừng thấp nhất đến đáy hố thang. | mm |
| Chiều cao OH | Khoảng không gian phía trên sàn tầng dừng cao nhất, theo bản vẽ kỹ thuật. | mm |
| Phòng máy | Không gian bố trí máy kéo và thiết bị đối với cấu hình thang máy có phòng máy. | Theo thiết kế |
Lưu ý: Các kích thước thực tế cần được xác nhận theo tải trọng, model thang máy và bản vẽ kỹ thuật của nhà cung cấp trước khi thi công.
Kích thước hố thang thông thủy là kích thước bên trong hố, còn kích thước phủ bì liên quan đến kích thước bên ngoài kết cấu bao quanh. Hai thông số này không thể sử dụng thay thế cho nhau.
Ngoài ra, cùng một tải trọng nhưng thang máy có phòng máy, không phòng máy, cửa mở tim hoặc cửa mở lùa có thể yêu cầu kích thước khác nhau.

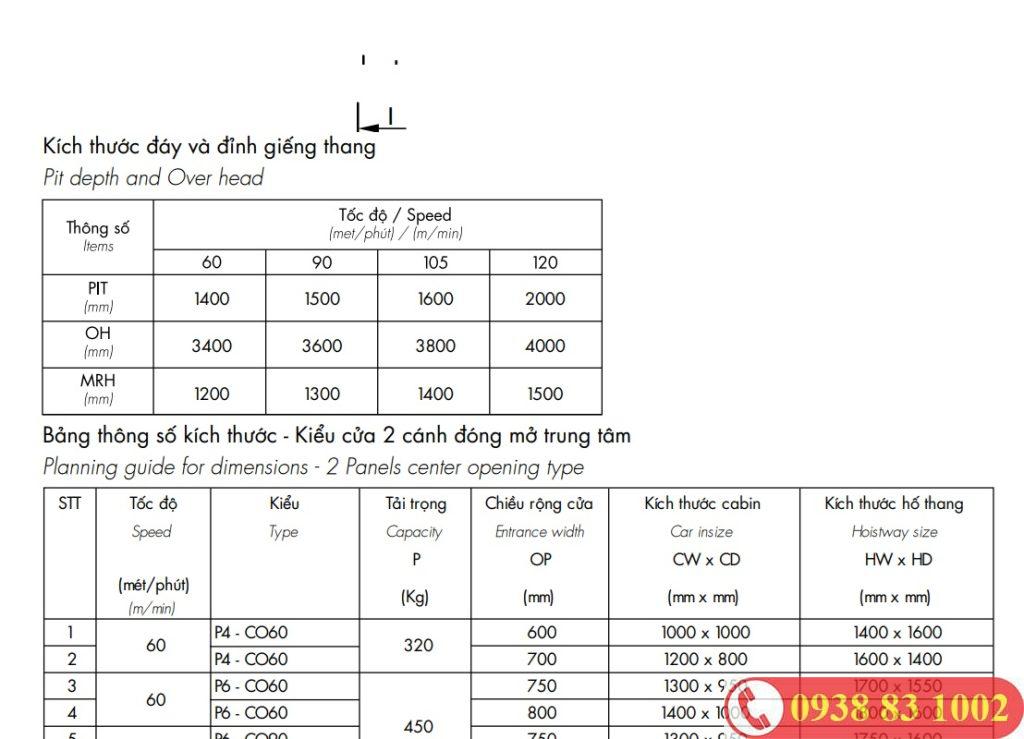

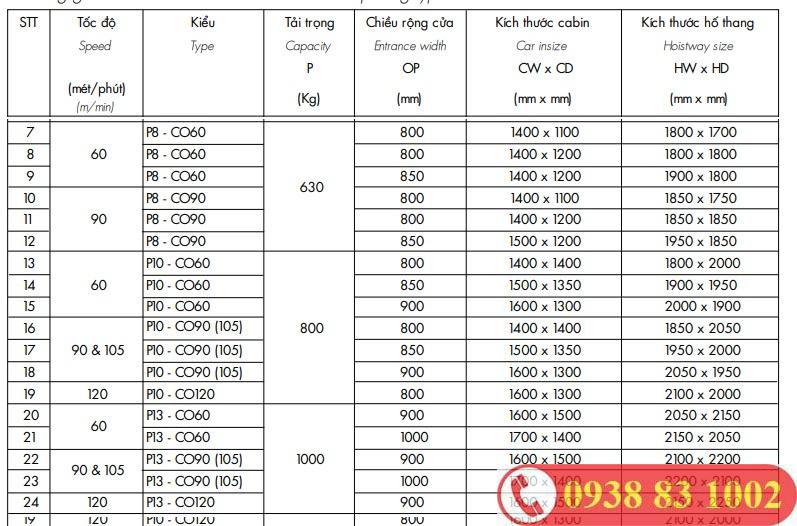

Bảng tổng hợp kích thước thang máy gia đình phổ biến nhất
Để giúp bạn đọc dễ dàng tra cứu nhanh chóng, dưới đây là bảng thông số tiêu chuẩn áp dụng cho dòng thang máy cáp kéo thông dụng:

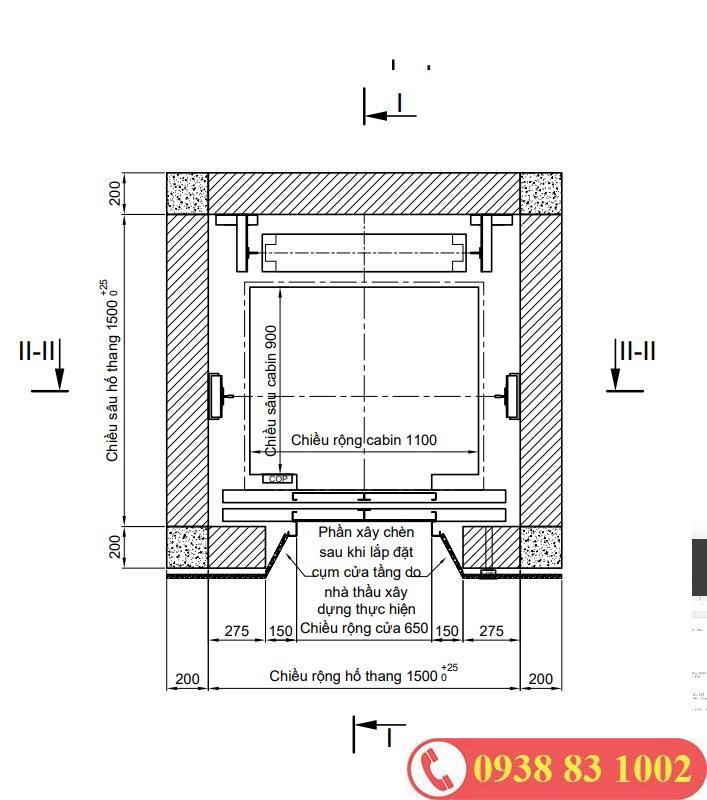

Kích thước thang máy gia đình 320kg
Kích thước thang máy 320kg(chở 4-5 người) thường được sử dụng trong các gia đình, nhà phố, hoặc các công trình có nhu cầu vận chuyển ít người. Cụ thể, kích thước tiêu chuẩn cho thang máy tải trọng 320kg có thể như sau:
- Kích thước cabin: (rộng)1100mm x (sâu)900mm
- Kích thước cửa: (rộng)650mm x(cao)2100mm
- Kích thước hố thang (lọt lòng): (rộng)1500mm x (sâu)1500mm
- OH: từ 4000mm – 4500mm (tùy thuộc vào thiết kế cụ thể)
- PIT : tối thiểu 600mm

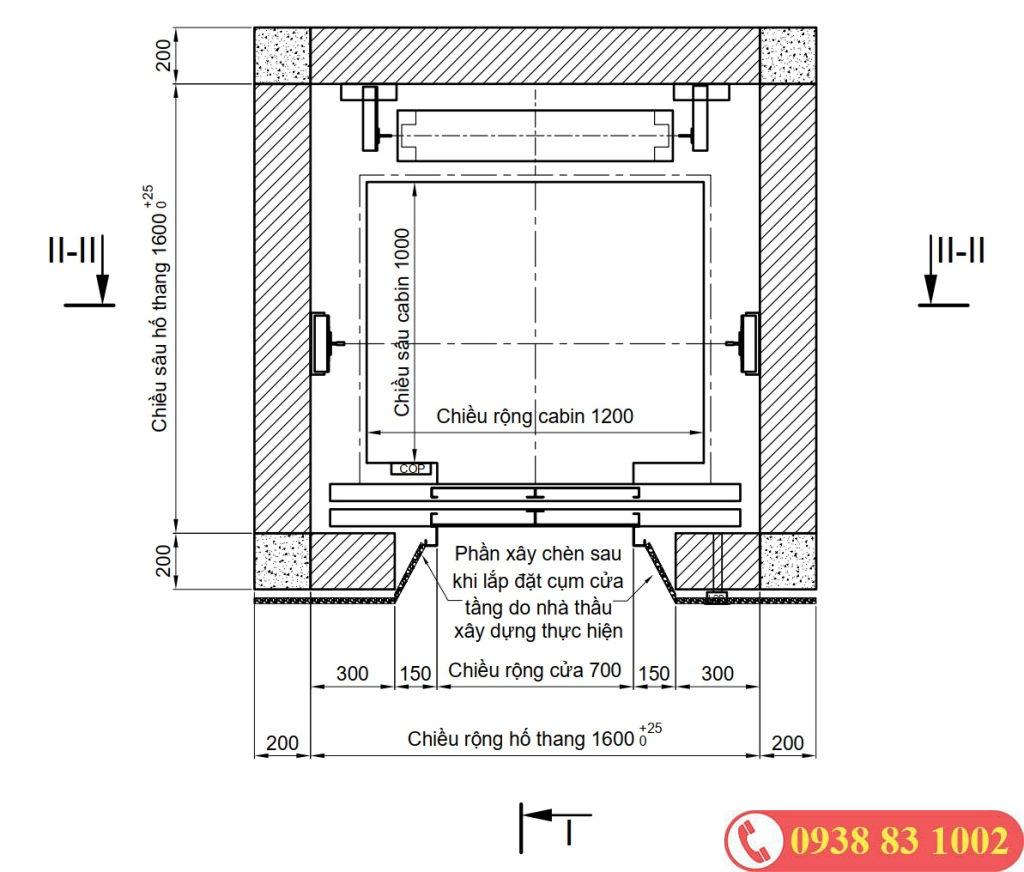

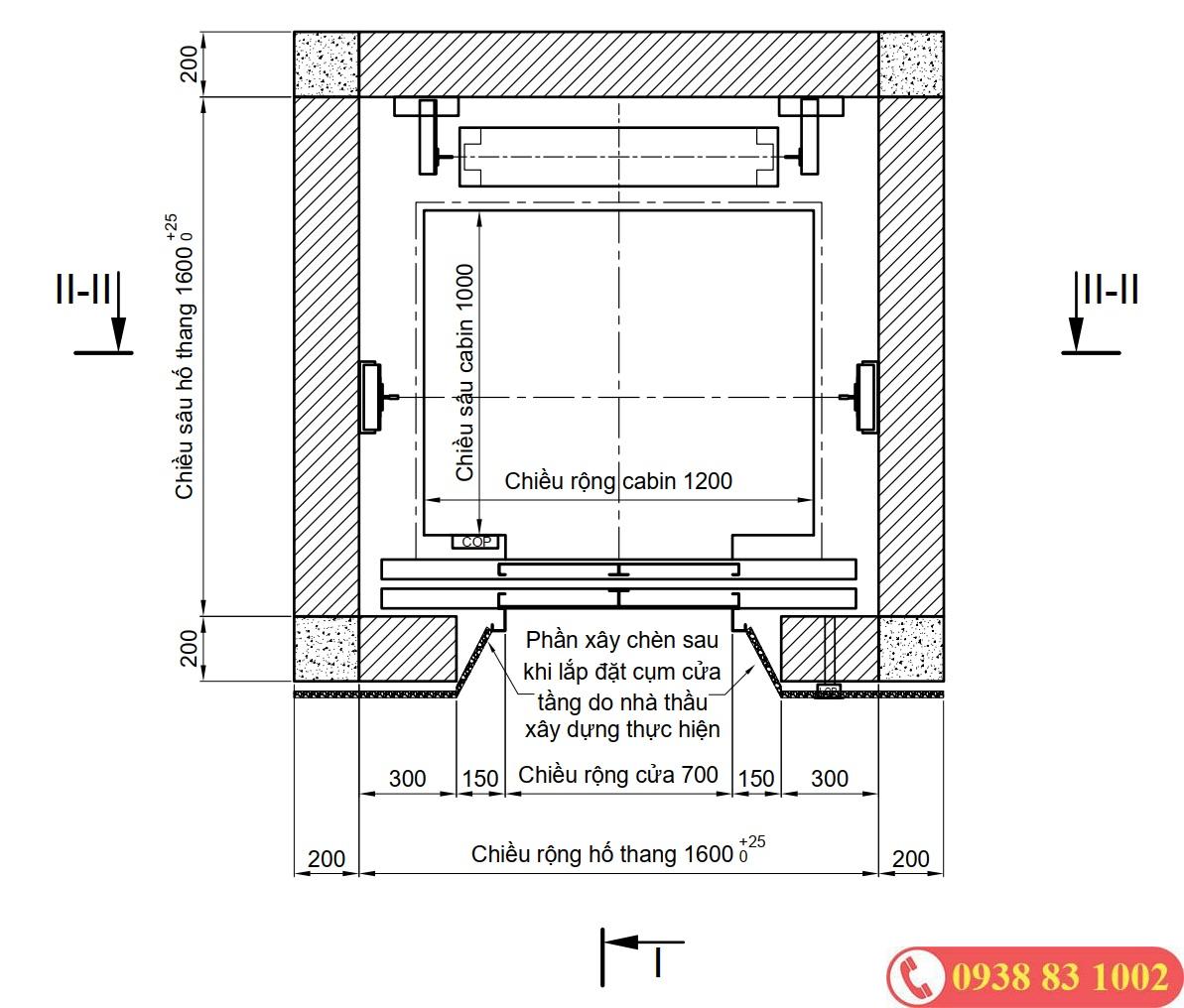

Kích thước thang máy 450kg
Thang máy tải trọng 450kg (chở được 6-7 người) thường được sử dụng trong các tòa nhà văn phòng, chung cư vừa và nhỏ. Kích thước thang máy 450kg chuẩn như sau:
- Kích thước cabin: (rộng)1200mm x (sâu)1000mm
- Kích thước cửa: (rộng)700mm x (cao)2100mm
- Kích thước hố thang (lọt lòng): (rộng)1600mm x (sâu)1600mm
- OH: từ 4200mm – 4500mm (tùy vào loại thang và thiết kế cụ thể)
- PIT : tối thiểu 600mm
Kích thước thang máy Mini
Thang máy gia đình mini thường được sử dụng trong gia đình có diện tích nhỏ và yêu cầu tải trọng thấp. Thông thường, thang máy gia đình mini có tải trọng từ 200kg – 250kg đi từ 2-3 người. Dưới đây là kích thước thang máy gia đình mini tham khảo:
- Kích thước cabin: (rộng)800mm x (sâu)950mm
- Kích thước cửa: (rộng) 600mm x (cao)2000mm
- Kích thước hố thang (lọt lòng): (rộng)1300mm (rộng) x (sâu)1300mm
- OH: từ 3200mm
- PIT: tối thiểu 450mm.
Với sự ra đời của thang máy mini(thang máy homelift) các công trình không cần tốn quá nhiều không gian cho việc lắp đặt thang. Bạn chỉ cần hơn 1m2 là có thể bố trí lắp thang máy mini. Theo đó, nếu là công trình xây mới thì chúng ta có thể bố trí thang máy ở các khu vực như:
- Ở giữa cầu thang bộ
- Bên cạnh cầu thang bộ
- Vị trí cuối nhà
>> Xem thêm : Thang máy homelift
Cập nhật xu hướng: Kích thước hố thang máy khung thép kính (Panorama)
Khác với các tài liệu cũ thường chỉ đề cập đến hố xây tường gạch truyền thống, xu hướng thiết kế nội thất hiện đại đặc biệt ưa chuộng thang máy khung thép vách kính.
Lý do được ưa chuộng: Giúp lấy ánh sáng tự nhiên xuyên suốt các tầng, tạo cảm giác ngôi nhà rộng rãi, sang trọng và không bị che khuất tầm nhìn.
Kích thước hố khung thép kính: Do sử dụng cột trụ bằng thép hình định hình (thường là I hoặc V hoặc thép chấn tạo hình) nên độ dày vách tường giảm đi đáng kể. Thông thường, kích thước thông thủy của hố khung thép kính có thể tiết kiệm được 300mm so với hố xây gạch truyền thống cùng mức tải trọng, cực kỳ tối ưu cho các khoảng thông tầng hẹp.
quý khách có thắc mắc cần giải đáp
Các yếu tố ảnh hưởng đến kích thước thang máy
- Thứ nhất, kết cấu giếng thang. Khung thép và vách kính cần được tính toán theo tải trọng, liên kết và điều kiện công trình. Kích thước phủ bì của khung không đồng nghĩa với kích thước thông thủy bên trong.
- Thứ hai, tải trọng và cabin. Thang máy kính 320kg và 450kg có thể cần không gian khác nhau. Việc tăng kích thước cabin còn ảnh hưởng đến đối trọng, cửa và thiết bị vận hành.
- Thứ ba, vị trí lắp đặt. Thang ở giữa nhà, giếng trời hoặc ngoài trời có các yêu cầu khác nhau về kết cấu, chống thấm, thoát nước và điều kiện môi trường.
- Thứ tư, PIT và OH. Dù có thiết kế kính, thang vẫn cần đáp ứng các điều kiện kỹ thuật và an toàn theo cấu hình được lựa chọn.
Nếu muốn lắp thang máy kính cho nhà cải tạo, khách hàng nên khảo sát trước diện tích trống, chiều cao tầng và khả năng bố trí kết cấu. Việc này giúp xác định giải pháp khả thi trước khi lựa chọn mẫu cabin hoặc kiểu kính.
Các phương thức xây dựng hố thang
Cấu trúc bê tông tường gạch
Khung thép hình U,I,V
Thép chấn liên kết bulon
Kích thước cabin, cửa, PIT và OH thang máy
Đây là nhóm thông số cần kiểm tra đồng bộ khi triển khai bản vẽ kỹ thuật.
Chiều sâu hố PIT
PIT là khoảng không gian từ mặt sàn tầng thấp nhất có cửa thang đến đáy hố bê tông.
Đối với thang máy gia đình, chiều sâu PIT tiêu chuẩn dao động từ
450mm đến 1400mm.Lưu ý tối quan trọng: Hố PIT bắt buộc phải được xử lý chống thấm ngược cực kỳ kỹ lưỡng để tránh hiện tượng ngấm nước ngầm, ảnh hưởng đến tuổi thọ hệ thống máy kéo phía dưới.
Chiều cao tầng trên cùng (OH - Overhead)
Là khoảng cách từ mặt sàn tầng dừng cao nhất đến sàn phòng máy hoặc dầm chịu lực.
Chiều cao OH chuẩn thường dao động từ
3200mm đến 3600mm, đảm bảo không gian an toàn kỹ thuật phía trên cho cơ cấu truyền động.
Kích thước cabin
Cabin là không gian trực tiếp phục vụ người sử dụng. Khi xác định kích thước cabin, cần tính đến chiều rộng, chiều sâu, chiều cao, vị trí tay vịn và không gian ra vào.
Cabin rộng hơn không phải lúc nào cũng là phương án tối ưu, bởi nó có thể làm tăng yêu cầu về hố thang và ảnh hưởng đến diện tích xây dựng.
Kích thước cửa
Chiều rộng cửa cần phù hợp với kích thước cabin, cơ cấu cửa và nhu cầu sử dụng. Nhà ở có người lớn tuổi, người sử dụng xe lăn hoặc công trình thường xuyên vận chuyển đồ cần đánh giá khả năng ra vào ngay từ bước chọn cấu hình.

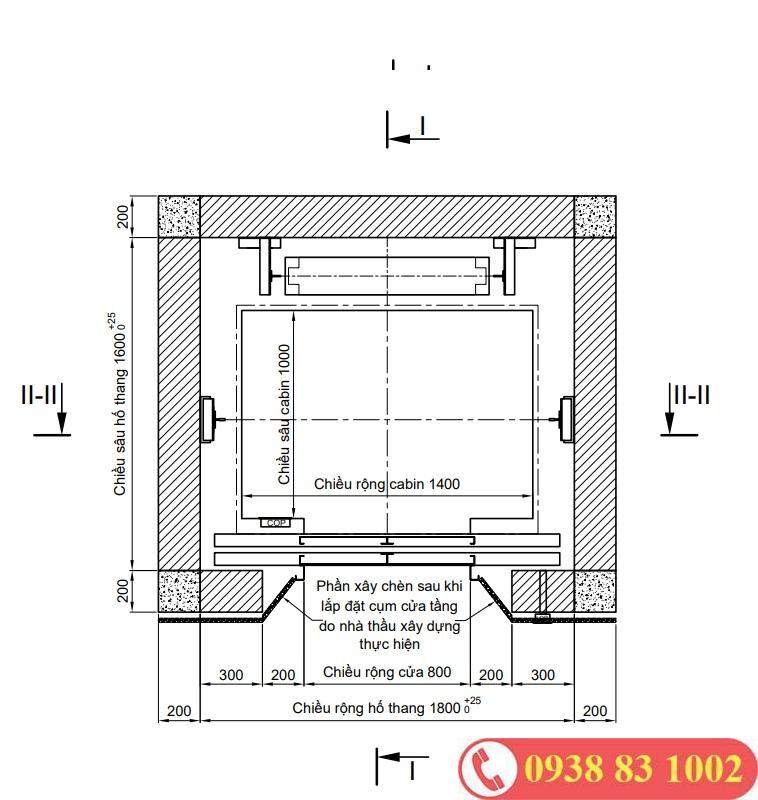

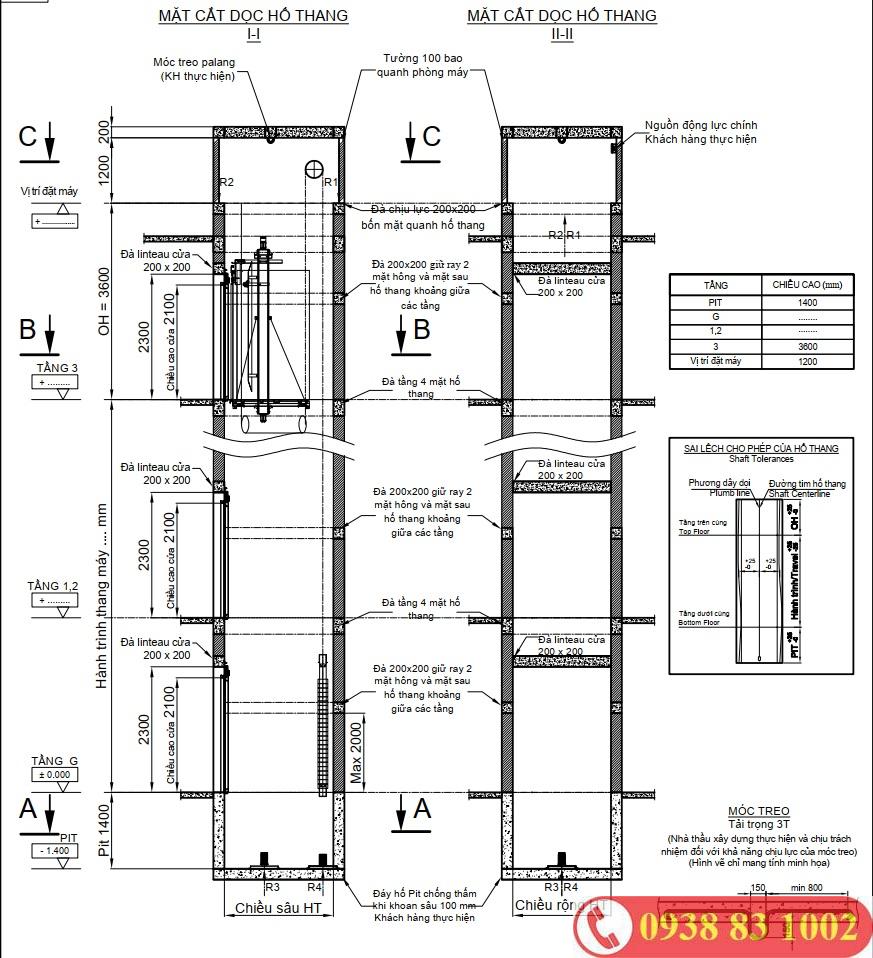

Bản vẽ hố thang tham khảo
Công thức tính kích thước độ rộng cửa thang máy
Cửa 2 cánh mở tim (2CO)
Kích thước giếng thang = (Kích thước cửa tầng x 2) + 60mm+ 80mm (VD: Muốn làm thang máy kích thước thông thủy cửa tầng là 700mm thì kích thước thông thủy giếng phải là (700×2)+60+80 = 1540mm )
Cửa 2 cánh mở lùa (2SO)
Kích thước giếng thang = ( Kích thước cửa tầng X 1.5) + 300mm (VD: Muốn làm thang máy kích thước thông thủy cửa tầng là cửa 600mm thì hố rộng là (600×1.5)+170mm+80mm = 1150mm )
Đặc biệt, thang máy có chiều sâu hố pit thấp hơn tiêu chuẩn, hoặc chiều cao tầng trên cùng thấp hơn tiêu chuẩn vui lòng liên lạc với chúng tôi để được tư vấn và nhận bản vẽ kĩ thuật phù hợp
Cách chọn kích thước thang máy phù hợp và tiết kiệm chi phí
Để lựa chọn hiệu quả, chủ đầu tư nên thực hiện theo các bước:
Xác định nhu cầu: Số người sử dụng, số tầng, tần suất vận hành và yêu cầu vận chuyển.
Đo mặt bằng: Xác định chiều rộng, chiều sâu và vị trí có thể bố trí hố thang.
Chọn loại thang: Thang gia đình, thang kính, thang mini hoặc thang tải khách.
Kiểm tra thông số: Đối chiếu kích thước cabin, cửa, PIT, OH và điều kiện kết cấu.
Nhận bản vẽ kỹ thuật: Xác nhận kích thước thực tế trước khi xây dựng.
Lập dự toán: Tính chi phí thiết bị, lắp đặt, phần xây dựng và hoàn thiện liên quan.
Cách làm này giúp hạn chế việc phải sửa hố thang, thay đổi thiết kế hoặc phát sinh chi phí khi lắp đặt.
Kích thước thang máy cần được lựa chọn đồng bộ từ hố thang, cabin, cửa, PIT đến OH. Với thang máy gia đình, thang mini và thang máy kính, việc khảo sát mặt bằng và xác nhận bản vẽ trước khi thi công là bước quan trọng để tối ưu diện tích, chi phí và trải nghiệm sử dụng.
Liên hệ ngay với Thang Máy Phương Đông qua hotline 0938 83 1002
Giải đáp thắc mắc về kích thước thang máy
Kích thước hố thang máy 320kg là bao nhiêu?
Một số phương án sơ bộ có thể bắt đầu quanh mức 1.500 × 1.500mm, nhưng đây không phải kích thước áp dụng cho mọi model. Cần xác nhận theo bản vẽ của nhà cung cấp.
Thang máy kính có cần hố PIT không?
Phần lớn cấu hình cần không gian đáy hố theo yêu cầu thiết bị. Một số dòng đặc thù có thể sử dụng PIT nông hơn. Phải xác nhận yêu cầu kỹ thuật trước khi thi công.
Nhà cải tạo có lắp được thang máy mini không?
Có thể trong nhiều trường hợp, nhưng cần khảo sát mặt bằng, kết cấu, PIT, OH và khả năng bố trí thiết bị. Không thể xác định chỉ dựa vào diện tích sàn.
Làm thế nào để nhận bản vẽ kích thước thang máy chính xác?
Cung cấp mặt bằng, số tầng, vị trí dự kiến lắp đặt và nhu cầu sử dụng cho đơn vị tư vấn. Sau khi xác định cấu hình thiết bị, đơn vị cung cấp sẽ lập hoặc xác nhận bản vẽ kỹ thuật tương ứng.
