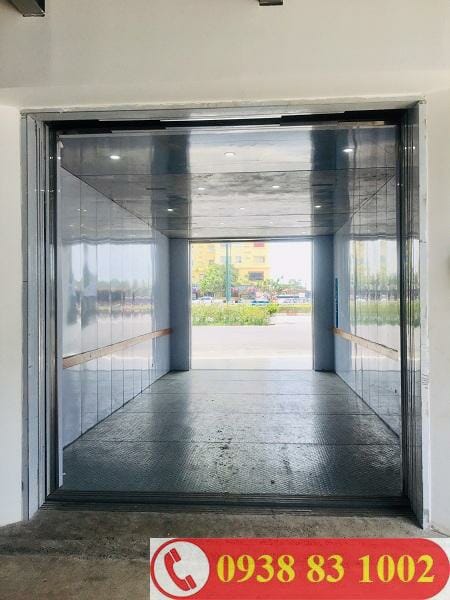

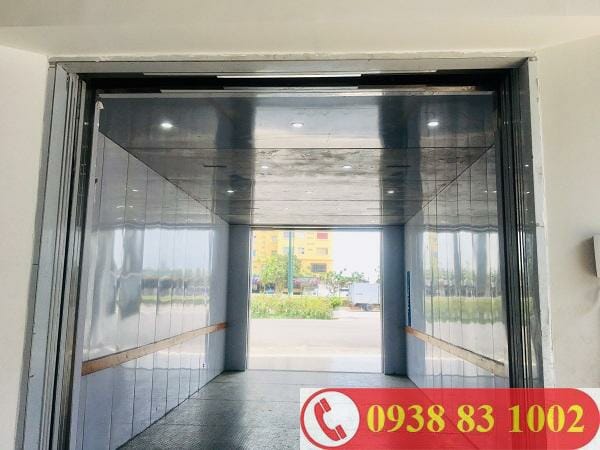

thang máy tải hàng cửa thông nhau

Thang máy tải hàng

Thang máy tải hàng hay còn gọi là thang nâng hàng hay thang máy chở hàng là loại thang máy đặc biệt, chuyên dùng cho việc nâng những hàng hóa, đồ vật có tải trọng, khối lượng lớn. Việc sản xuất ra những chiếc thang máy tải hàng chất lượng cao là một cuộc cách mạng công nghiệp quan trọng trong việc giải phóng sức lao động của con người, thang máy tải hàng là một “cánh tay đắc lực” của nhiều khu công nghiệp, nhà xưởng, kho hàng hiện nay. Việc lắp đặt thang máy tải hàng sẽ giúp tối ưu hóa quá trình vận chuyển, tăng năng suất lao động và tiết kiệm được nguồn lực lao động.

Cấu tạo thang máy tải hàng

Cấu tạo của thang máy chở hàng bao gồm:

  • Tủ điều khiển : Tủ điều khiển là thiết bị giúp vận hành thang máy tải hàng một cách tự động nhờ sử dụng hệ biến tần số. Đây được xem là bộ phận rất quan trọng trong quá trình hoạt động của thang máy.
  • Motor : Motor còn có tên gọi khác là động cơ (hay máy kéo), có tác dụng dẫn động hộp giảm tốc theo tốc độ nhất định và làm quay puli kéo cabin lên xuống.
  • Cáp, rail, đối trọng :
  • Cáp là dây chịu tải kéo thả để cabin chuyển động lên xuống, được kết nối với đối trọng.
  • Bộ phận rail được lắp đặt dọc giếng thang nhằm dẫn hướng cho cabin và đối trọng lên xuống.
  • Đối trọng sẽ giúp giảm công suất motor, bảo toàn năng lượng.
  • Bộ giảm chấn : Bộ giảm chấn được lắp đặt phía đáy hố thang, dưới cabin và đối trọng giúp dừng, đỡ khi tốc độ vượt quá quy định cho phép.
  • Thắng cơ : Nếu xảy ra sự cố đứt cáp hay thang máy di chuyển với tốc độ vượt kiểm soát, thắng cơ sẽ kết hợp với bộ giảm tốc ngăn chặn quá trình hoạt động của cabin đảm bảo an toàn cho thang tải hàng.

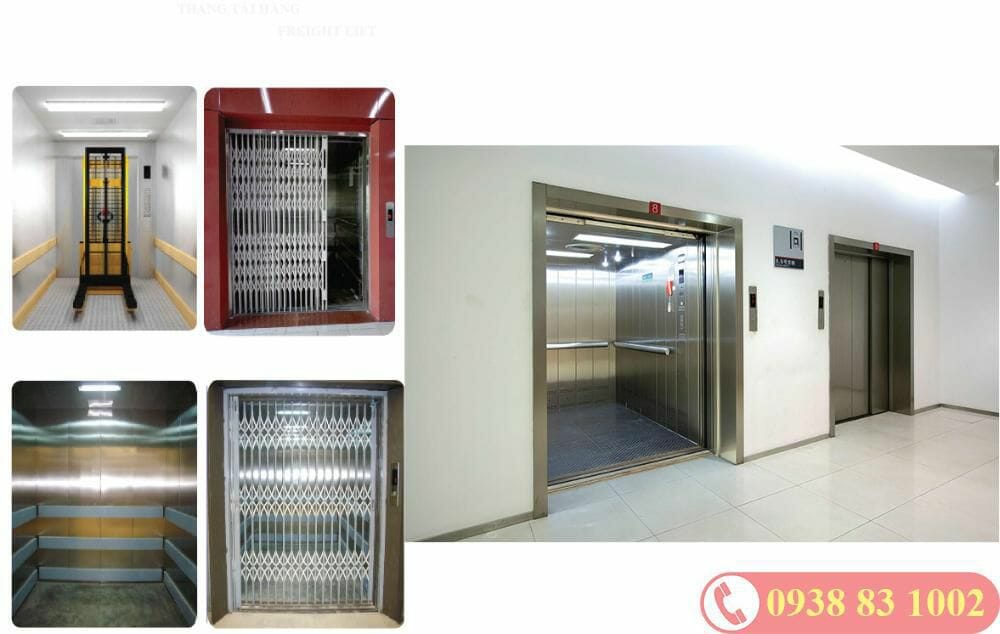

  • Cabin, cửa cabin, cửa tầng thang máy tải hàng
  • Cabin (buồng thang) là bộ phận dùng để tải hàng lên xuống các tầng.
  • Cửa cabin, cửa tầng thang máy tải hàng thường được thiết kế lùa về 1 phía hoặc 2 bên thuận tiện cho việc di chuyển hàng ra vào cabin.

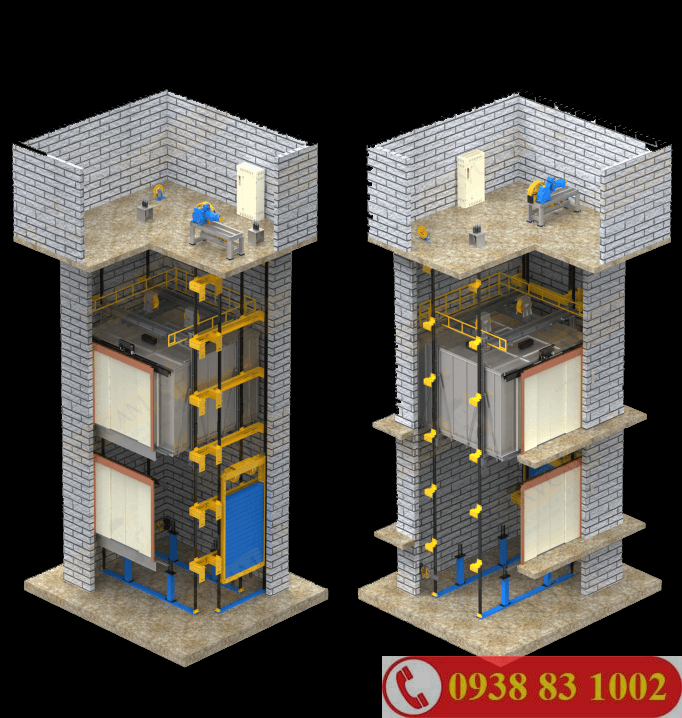

thang-tai-hang-cong-nghiep-co-phong-may

Thông số kỹ thuật thang tải hàng

  • Tải trọng: 500kg – 5000kg
  • Tốc độ di chuyển từ 10m/p đến 60m/p
  • Cabin rộng, vách và trần được bọc inox, tole sơn tĩnh điện hoặc lưới thép
  • Cửa thang: cửa sắt xếp, mở bằng tay hoặc mở tự động
  • Bảo vệ quá tải: trong trường hợp tải trọng thang vượt quá tải trọng định mức, thang sẽ ngưng hoạt động ,chuông sẽ kêu để cảnh báo.
  • Tiếp điểm điện kiểm soát cửa : khi cửa mở, thang không được phép chạy
  • Khóa an toàn cửa: cửa chỉ mở được khi thang dừng đúng tầng để mở
  • Đối với thang máy tải hàng có kèm theo người: hệ thống điều khiển có thêm hệ thống an toàn thắng cơ, biến tần VVVF điều khiển tốc độ vô cấp, giúp thang di chuyển êm ái, chính xác, an toàn tuyệt đối.

Kích thước thang máy tải hàng

Kích thước thang máy tải hàng 1000KG

  • Kích thước Cabin(rộng x sâu x cao): 1400mm x 1700mm x 2100mm .
  • Kích thước hố thang(rộng x sâu): 2300mm x 2200mm .
  • Kích thước cửa Cabin(rộng x cao): 1100mm x 2100mm .
  • Kích thước phòng máy: 2500mm.
  • Chiều sâu hố PIT tối thiểu: 1500mm.
  • Chiều cao OH: 4500mm.
  • Tốc độ vận chuyển: 30m/phút – 60m/phút.

Kích thước thang máy nâng hàng 2000KG

  • Kích thước Cabin(rộng x sâu): 1800mm x 2300mm .
  • Kích thước giếng thang(rộng x sâu): 3000mm x 2800mm .
  • Kích thước cửa Cabin(rộng x cao): 1500mm x 2100mm .
  • Kích thước phòng máy: 2500mm.
  • Chiều sâu hố PIT tối thiểu: 1500mm.
  • Chiều cao OH: 4500mm.
  • Tốc độ vận chuyển: 30m/phút – 45m/phút.

Kích thước thang máy tải hàng 3000kg

  • Kích thước Cabin(rộng x sâu): 2000mm x 2900mm .
  • Kích thước giếng thang(rộng x sâu): 3300mm x 3400mm.
  • Kích thước cửa Cabin(rộng x cao): 2500mm x 2100mm .
  • Kích thước phòng máy: 2500mm.
  • Chiều sâu hố PIT tối thiểu: 1600mm.
  • Chiều cao OH: 4500mm.
  • Tốc độ vận chuyển: 30m/phút.

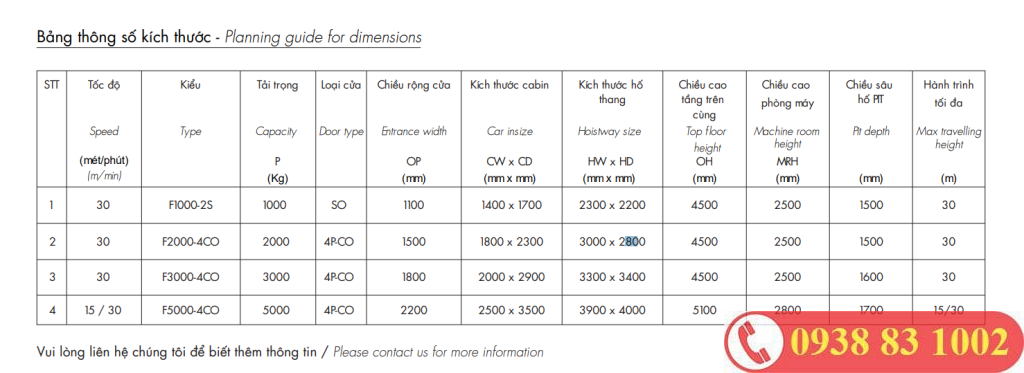

kích thước thang máy tải hàng

Trên đây là một số kích thước thang máy tải hàng thông dụng, ngoài ra quý khách cần thang máy chở hàng chuyên dụng với các loại hàng hóa đặc trưng khác có thể liên hệ hotline tư vấn của chúng tôi sẽ được tư vấn chi tiết. Quý khách tham khảo thêm các yếu tố như:

  • Kích thước hàng hóa cần tải: Đây là yếu tố quan trọng nhất, xác định được hàng hóa cần tải sẽ tính toán được kích thước của cabin.
  • Tải trọng.
  • Khoảng không gian hiện hữu của công trình: Chiều rộng, chiều sâu, chiều cao…
  • Yêu cầu chi tiết về thang máy chở hàng mong muốn của chủ đầu tư.
  • Một số yếu tố khác phụ thuộc thực tế công trình.

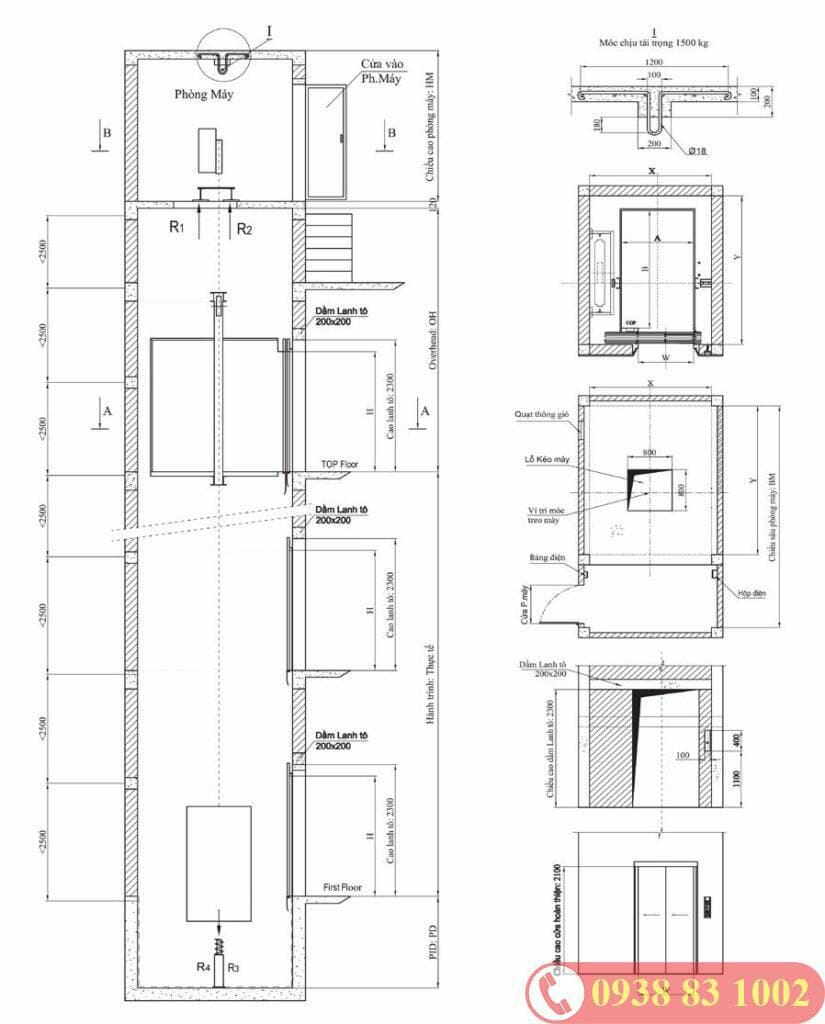

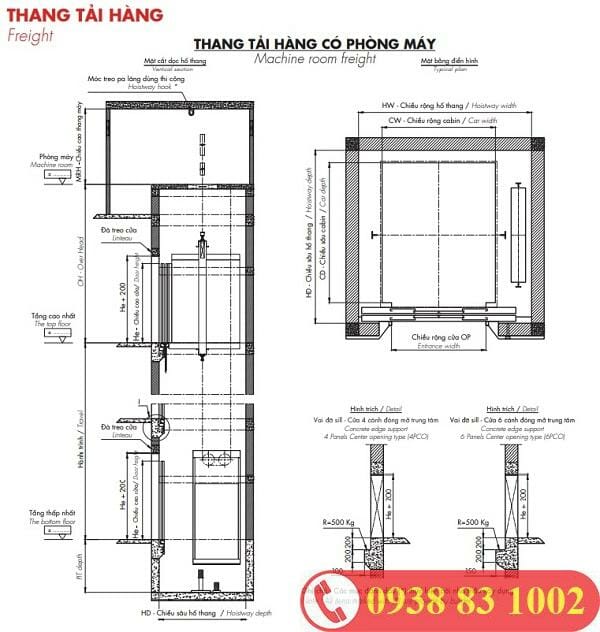

bảng vẽ thang máy tải hàng

Bảng vẽ thang máy là một tài liệu kỹ thuật rất quan trọng thể hiện các kích thước hố thang. Hiện nay có rất nhiều hãng thang máy, mỗi hãng với thiết kế riêng sẽ có những kích thước hố thang khác nhau. Tuy nhiên để có một hố thang đáp ứng tiêu chuẩn của thang máy thì các hãng đều có một áp dụng tiêu chuẩn chung. Tiêu chuẩn ở Việt Nam là TCVN6395.

Mỗi loại thang máy, mỗi hãng sản xuất có kích thước khác nhau và thông thường khi ký kết hợp đồng mua thang máy, Quý khách hàng sẽ ký song song bản vẽ xác nhận thiết kế hố thang máy và phía đơn vị cung cấp thang sẽ có trách nhiệm phối hợp với phía kiến trúc xây dựng để đảm bảo hố thang máy chính xác từ khâu thiết kế cho đến khâu thi công.

Bảng vẽ hố thang máy tải hàng

Quý khách có thể tham khảo bảng vẽ của chúng tôi ở trên. Hoặc cần giải đáp chi tiết vui lòng liên hệ hotline.

Báo giá thang máy tải hàng

Để tính toán được chi phí thang máy tải hàng công nghiệp cần nhiều yếu tố. Chính vì vậy hầu hết các công ty thang máy không đưa ra giá cụ thể.

Thang máy tải hàng là một loại hàng hóa đặc biệt nên giá thang máy tải hàng cũng không hề rẻ, để biết giá thang tải hàng chính xác quý khách vui lòng liên hệ chúng tôi để được tư vấn báo giá cụ thể. Tuy nhiên, chi phí thang máy chở hàng sẽ phụ thuộc vào các yếu tố như sau:

  • Tải trọng
  • Số điểm dừng
  • Loại thang: Có phòng máy hay không phòng máy, có người đi hay không người đi.
  • Thang nội địa hay thang nhập khẩu nguyên chiếc.
  • Cấu tạo cabin: inox/tole sơn/sắt hộp/thép lưới…
  • Loại cửa: Tự động/mở tay
  • Hệ điều khiển
  • Loại máy kéo, hãng máy kéo
  • Thời gian lắp đặt, yếu tố biến động thị trường, nguồn hàng…
tư-vấn-báo-giá-thang-máy

Giá thang máy tải hàng 1000kg (1 tấn)

Thang chở hàng 1000kg từ 2 điểm dừng (2 tầng) có giá từ 300 triệu tùy cấu hình đơn giản hay phức tạp. Đây là loại thang máy được nhiều khách hàng lựa chọn, phù hợp với rất nhiều loại hàng hóa. Xuất hiện nhiều tại các nhà máy, xí nghiệp, khu công nghiệp.

Giá thang máy tải hàng 1500kg – 2000kg (1,5 tấn đến 2 tấn)

Thang tải hàng 2 tấn từ 2 điểm dừng (2 tầng) có giá 500 triệu. Cũng giống như loại thang máy tải hàng 1000kg, đây là loại thang xuất hiện nhiều tại các nhà máy, xí nghiệp, xưởng sản xuất, cụm công nghiệp… Kích thước cabin có thể tùy chỉnh theo thực tế của khách hàng.

Giá thang máy tải hàng 2500kg – 3000kg (2,5 tấn đến 3 tấn)

Thang tải hàng loại này có giá từ 600 triệu (tính từ 2 điểm dừng). Chuyên tải các mặt hàng nặng như máy móc, thiết bị, nguyên vật liệu sản xuất. Thang máy tải hàng 2,5 tấn đến 3 tấn có cabin lớn, cấu tạo phức tạp, tính an toàn cao, đòi hỏi trình độ sản xuất của công ty thang máy phải vững vàng, nhiều kinh nghiệm.

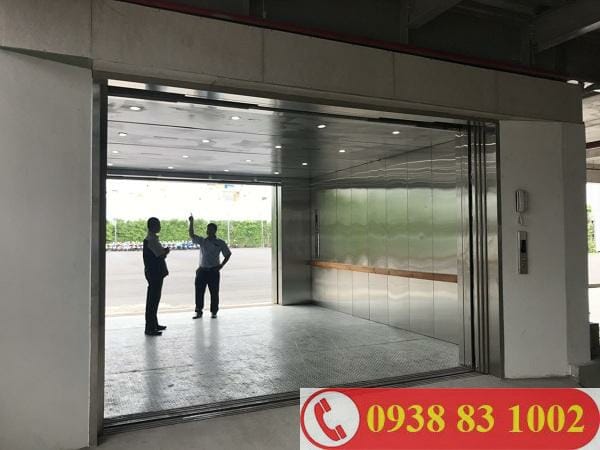

Giá thang máy tải hàng 5000kg (5 tấn)

Loại thang máy tải hàng hạng nặng này có giá từ 800 triệu. Chuyên tải các loại hàng hóa siêu nặng, là loại thang máy không mấy phổ biến trong dòng thang máy tải hàng. Một phần do nhu cầu ít, thứ nữa là nhiều đơn vị không đủ khả năng sản xuất loại thang lớn như thế này.

Tại sao nên sử dụng thang máy tải hàng của Phương Đông?

thang-may-phuong-dong
  • Trực tiếp sản xuất, thiết kế thang máy : Thang máy Phương Đông là một trong số ít những đơn vị trực tiếp thiết kế và sản xuất thang máy theo đúng nhu cầu của quý khách hàng tại thị trường Việt Nam hiện nay.
  • Chất lượng : Tất cả các sản phẩm của Phương Đông dù trực tiếp sản xuất hay nhập khẩu đều đảm bảo các tiêu chí về kiểm định chất lượng, trải qua quá trình kiểm tra nghiêm ngặt trước khi tung ra thị trường.
  • Dịch vụ hậu mãi tốt : Trong thời gian bảo hành, thang máy Phương Đông sẽ có nhân viên chuyên trách bảo trì, bảo dưỡng tại công trình định kỳ 1 tháng/lần. Trong trường hợp xảy ra các sự cố đột xuất, sau khi tiếp nhận thông tin, các kỹ thuật viên của Phương Đông sẽ có mặt ngay tại công trình để tìm hiểu vấn đề và đưa ra giải pháp khắc phục trong thời gian nhanh nhất.
  • Nhiều năm kinh nghiệm : Với gần 20 năm hoạt động, thang máy Phương Đông tự hào là doanh nghiệp tiên phong cung cấp, sản xuất và lắp đặt thang máy Uy tín hàng đầu tại Việt Nam.

Lưu ý khi xây dựng thang máy tải hàng

Hố thang và cửa tầng

  • Xây dựng hố thang máy tải hàng với kích thước chuẩn (tham khảo theo bảng thông số phụ thuộc tải trọng thang), dung sai ± 20mm theo phương dây dọi trên suốt chiều cao hố thang.
  • Chuẩn bị cho phần đào âm sâu (pit) đạt độ sâu yêu cầu (tùy theo tốc độ) và chống thấm nước.
  • Chú ý các đà giữ ray theo các sàn tầng và các đà giữa tầng (nếu chiều cao tầng ≥ 3m)
  • Chừa các khoảng trống ở các cửa tầng và chuẩn bị các đà lintel để lắp đặt cửa tầng
  • Lưu ý khoảng không gian ở tầng trên cùng (OH: overhead) đạt kích thước theo yêu cầu (tùy thuộc vào tốc độ thang) để đảm bảo khoảng không gian an toàn
    theo quy phạm
  • Không lắp đặt các đường ống nước, cứu hỏa, dây điện, các trang thiết bị không thuộc về thang máy bên trong hố

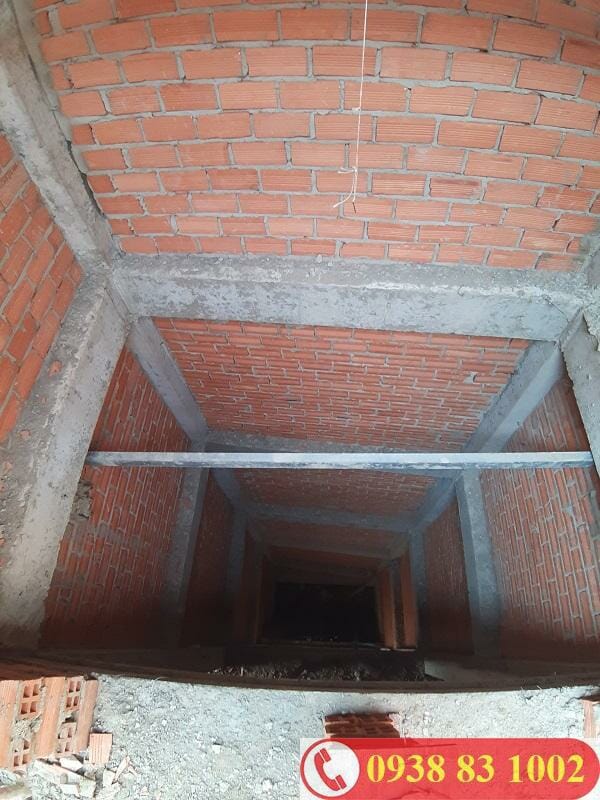

hố thang máy bê tông tường gạch

Phòng máy

  • Xây dựng phòng máy với các khung đà chịu lực theo tải trọng yêu cầu
  • Đổ sàn phòng máy với các lổ cáp, lổ kéo máy, lổ dây điện… theo bản vẽ, chống bụi dưới sàn phòng máy.
  • Lắp đặt cửa đi (có khóa), các cửa thông gió để bảo đảm nhiệt độ phòng máy < 40oC , độ ẩm trung bình hàng tháng <90% và hàng ngày <95%, hệ thống chiếu sáng tự nhiên và đèn cho phòng máy.
  • Nóc phòng máy phải được chống thấm và có các đà, móc treo theo tải trọng yêu cầu
  • Bố trí lối đi và cầu thang an toàn lên phòng máy
  • Cung cấp điện nguồn 03 pha, 04 dây theo công suất yêu cầu (tùy theo tải trọng thang) đến 01 CB trong phòng máy

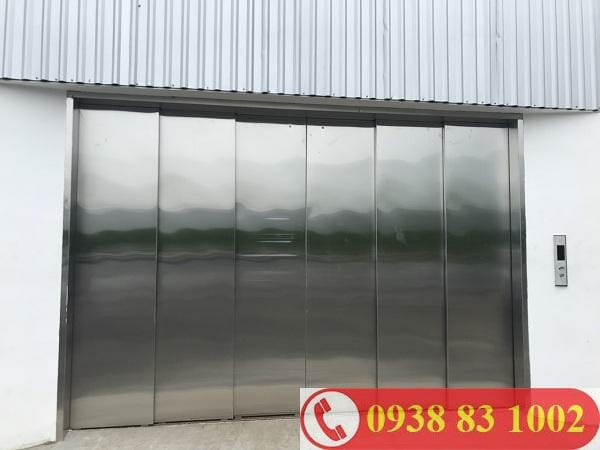

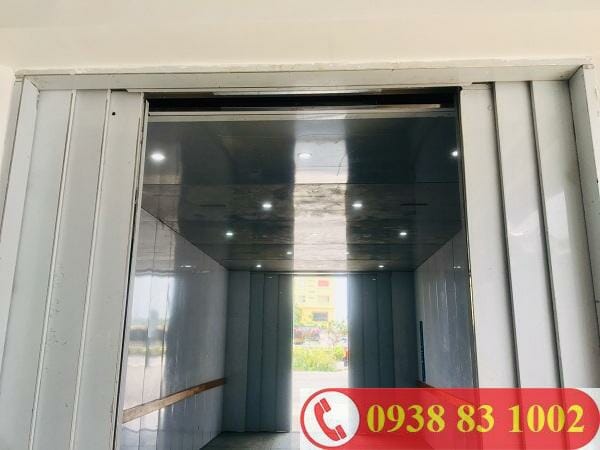

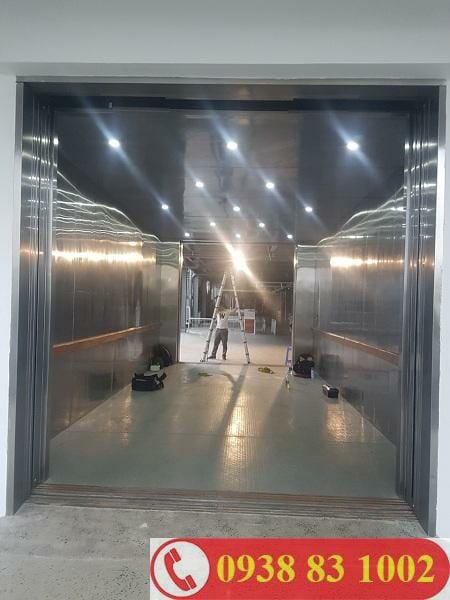

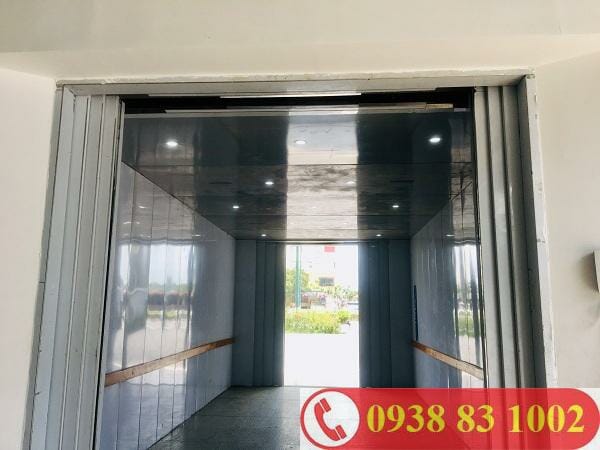

Hình ảnh thực tế đã thi công
