Thang máy tải ô tô (còn gọi là thang nâng ô tô, thang máy chở ô tô hay thang máy nâng xe hơi) là thiết bị chuyên dụng đưa xe lên xuống giữa các tầng mà không cần xây đường dốc chiếm nhiều diện tích. Với nhà phố đất hẹp, biệt thự có tầng hầm, showroom nhiều tầng hay xưởng dịch vụ ô tô, đây thường là cách duy nhất để khai thác trọn không gian đỗ xe.
Bài viết này tổng hợp những gì chủ đầu tư, kiến trúc sư và đơn vị thi công cần biết: phân loại, kích thước thang máy tải ô tô, yêu cầu hố thang, giá thang máy tải ô tô, an toàn, quy trình lắp đặt và những sai lầm hay gặp.
Nếu bạn đang tìm thang máy tải xe hơi, thang nâng ô tô hoặc giải pháp thang máy ô tô theo yêu cầu
Hãy liên hệ với chúng tôi để được tư vấn tải trọng, kích thước cabin, cửa thang, hố thang và phương án lắp đặt phù hợp với mặt bằng thực tế.
Liên hệ ngay để được tư vấn:
Tư vấn tải trọng, kích thước cabin, giải pháp lắp đặt và báo giá theo nhu cầu thực tế.
Thang máy tải ô tô là thang tải trọng lớn, cabin dài và rộng hơn thang chở người thông thường, được thiết kế để đưa nguyên chiếc xe (sedan, SUV, MPV, bán tải, xe 16 chỗ) giữa các tầng. Khác với thang tải hàng, cabin phải bảo đảm xe vào, dừng đúng vị trí và ra thuận tiện, nên kích thước sàn, chiều rộng cửa và khả năng chịu tải là những thông số quyết định.
Trong thực tế bạn sẽ gặp nhiều cách gọi: thang máy chở ô tô, thang nâng xe hơi, thang máy ô tô gia đình (dùng cho nhà ở), thang máy ô tô showroom (dùng cho trưng bày và dịch vụ). Về bản chất đều là thang chuyên dụng cho xe, chỉ khác cấu hình theo từng công trình.
Cấu tạo thang nâng ô tô
Một hệ thống thang nâng ô tô thường gồm:
- Cabin hoặc sàn nâng: sàn thép chống trượt, chịu tải tập trung của bánh xe.
- Hệ truyền động: máy kéo và cáp (thang cáp kéo) hoặc xy lanh và bơm (thang thủy lực).
- Ray dẫn hướng và đối trọng (với thang cáp kéo).
- Cửa tầng và cửa cabin: loại mở 2 cánh, 4 cánh hoặc cửa xếp, rộng đủ để xe đi qua.
- Tủ điều khiển và cảm biến: định vị tầng, chống kẹt, giám sát vận hành.
- Thiết bị an toàn: phanh, bộ hạn chế tốc độ, công tắc giới hạn, khóa liên động cửa.
Phân loại: thang cáp kéo và thang thủy lực
| Tiêu chí | Thang cáp kéo Phương Đông cung cấp | Thang thủy lực |
|---|---|---|
| Nguyên lý | Máy kéo, cáp, đối trọng | Xy lanh đẩy sàn |
| Máy kéo | KHS Fuji Hàn Quốc | Bơm dầu và xy lanh thủy lực |
| Tải trọng | 2000 – 5000 kg | Có giới hạn theo từng hãng |
| Hành trình | Nhiều tầng, cao hơn | Hạn chế, phù hợp ít tầng (một số hãng ghi tối đa khoảng 13 m) |
| Hố pit, phòng máy | Thường cần hố pit và khoảng overhead | Có thể giảm hoặc không cần phòng máy; yêu cầu pit tùy hãng |
| Tốc độ | Cao hơn | Chậm hơn |
| Phù hợp | Showroom, tòa nhà, bãi đỗ nhiều tầng | Nhà phố, gara 2–3 tầng, diện tích hạn chế |
| Chi phí | Thường cao hơn | Thường thấp hơn ở hành trình ngắn |
Ứng dụng và lợi ích
Công trình phù hợp: nhà phố có tầng hầm, biệt thự, showroom ô tô nhiều tầng, trung tâm bảo dưỡng và xưởng dịch vụ, tòa nhà văn phòng và thương mại có bãi đỗ nhiều tầng, công trình diện tích hẹp không thể làm dốc.
Lợi ích chính:
- Tiết kiệm diện tích: không cần đường dốc dài, giải phóng mặt bằng cho phòng ở hoặc khu trưng bày.
- Vận hành an toàn: cảm biến, khóa liên động, sàn chống trượt, hạn chế va chạm khi đưa xe vào ra.
- Tiện lợi: đưa xe lên xuống chỉ trong vài chục giây, không phải đánh lái trên dốc hẹp.
- Tăng giá trị công trình: nhà có thang máy tải ô tô hoặc showroom có thang chuyên dụng được đánh giá cao về tiện ích.
- Thiết kế theo yêu cầu: cabin vách kín, vách kính, không vách, màu sơn và hoàn thiện sàn tùy công trình.

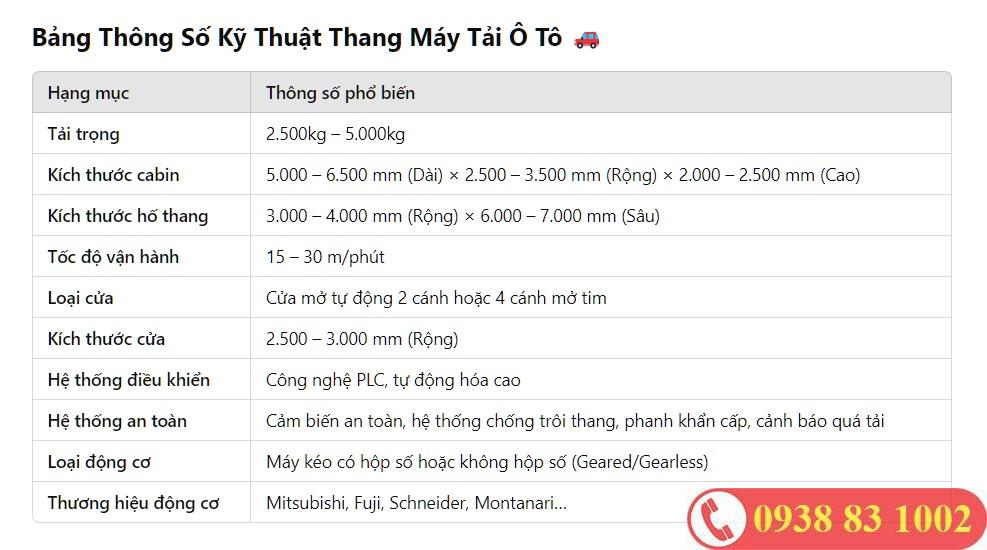

Tải trọng và kích thước thang máy tải ô tô
Tải trọng thang cần lớn hơn khối lượng xe nặng nhất dự kiến, cộng dư địa an toàn. Kích thước cabin phải đủ dài, rộng, cao so với chiếc xe lớn nhất, có khoảng hở hai bên để người lái mở cửa bước ra và để xe lên cabin an toàn.

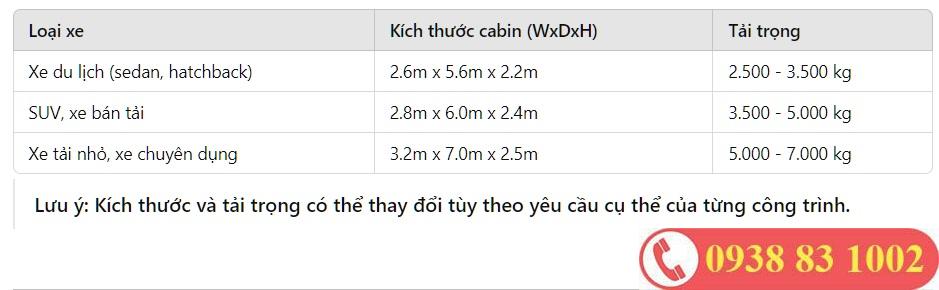

Bảng kích thước tham khảo theo tải trọng
Kích thước thang máy tải ô tô theo tải trọng (số liệu tham khảo)
| Tải trọng | Xe phù hợp | Cabin R × S (mm) | Hố thang R × S (mm) |
|---|---|---|---|
| 2000 – 2500 kg | Sedan, SUV 5–7 chỗ | ≈ 2400 × 5200 | ≈ 3000–3600 × 5600–6000 |
| 3000 – 3500 kg | SUV cỡ lớn, bán tải, MPV | ≈ 2600 × 5600 | ≈ 3300–3800 × 6200–6500 |
| 4000 – 5000 kg | Xe 16 chỗ, xe thương mại nhẹ | ≈ 2800 × 6200 | ≈ 3500–4000 × 6500–6800 |
* Số liệu tham khảo. Kích thước thực tế phụ thuộc loại xe, cấu hình thang và bản vẽ kỹ thuật của từng công trình.
Chọn thang theo loại xe
Chọn thang máy tải ô tô theo loại xe
| Nhóm xe | Chiều dài | Chiều rộng | Gợi ý tải trọng |
|---|---|---|---|
| Sedan, hatchback | ≈ 4,4 – 4,9 m | ≈ 1,75 – 1,9 m | 2000 kg |
| SUV 5–7 chỗ | ≈ 4,6 – 5,1 m | ≈ 1,85 – 2,0 m | 2000 – 2500 kg |
| SUV cỡ lớn, bán tải | ≈ 5,2 – 5,5 m | ≈ 1,9 – 2,1 m | 2500 – 3500 kg |
| Xe 16 chỗ | ≈ 5,3 – 6,0 m | ≈ 2,0 m | 3500 – 5000 kg |
Lưu ý: kích thước và khối lượng xe thay đổi theo đời xe, xe điện thường nặng hơn xe xăng cùng cỡ. Hãy kiểm tra thông số xe thực tế (dài, rộng, cao, khối lượng) và gửi cho kỹ sư Phương Đông để chọn tải trọng phù hợp.
Thang 2500 kg và thang 3000–5000 kg
Thang máy tải ô tô 2500 kg là mức phổ biến cho nhà phố, biệt thự và showroom xe du lịch: đủ cho hầu hết sedan và SUV, có dư địa cho xe điện nặng hơn. Thang 3000–5000 kg dành cho gara chuyên nghiệp, xưởng dịch vụ hoặc công trình chở xe cỡ lớn, đòi hỏi kết cấu chịu lực, nguồn điện 3 pha và hố thang lớn hơn. Hãy cung cấp loại xe lớn nhất, tần suất vận hành và bản vẽ để kỹ sư tính chính xác thay vì chọn thang chỉ theo tải trọng.
Yêu cầu hố thang, pit, overhead
Hố thang là hạng mục dễ phát sinh chi phí nhất nếu thiết kế sai từ đầu. Checklist cho kiến trúc sư và chủ nhà:
- Kích thước hố thang (rộng × sâu) đủ cho cabin và hệ ray, đối trọng.
- Hố pit: độ sâu theo hãng; thang thủy lực hoặc cấu hình đặc biệt có thể giảm yêu cầu.
- Overhead (OH): chiều cao đỉnh hố đủ cho hành trình và thiết bị.
- Kết cấu: sàn, vách và móng chịu được tải trọng thang cộng xe.
- Lối vào và bán kính quay đầu trước cửa thang, độ dốc vào cửa.
- Chiều cao thông thủy tầng, cửa tầng có đủ cho xe cao nhất (SUV, bán tải).
- Nguồn điện 3 pha, hệ thống tiếp địa, thoát nước hố pit, thông gió.
- Nhà đã xây xong: cần khảo sát cải tạo, đôi khi phải gia cố kết cấu.
Nhà bạn đã xây thô hoặc hoàn thiện? Gửi ảnh hiện trạng, kỹ sư sẽ cho biết có lắp được thang máy tải ô tô hay không và cần cải tạo gì.
Hãy liên hệ với chúng tôi để được tư vấn tải trọng, kích thước cabin, cửa thang, hố thang và phương án lắp đặt phù hợp với mặt bằng thực tế.
Liên hệ ngay để được tư vấn:
Tư vấn tải trọng, kích thước cabin, giải pháp lắp đặt và báo giá theo nhu cầu thực tế.
Báo giá thang máy tải xe hơi
Giá thang máy tải ô tô phụ thuộc vào cấu hình thiết bị và điều kiện thi công của từng công trình.
Giá phụ thuộc cấu hình và điều kiện công trình, để bạn dễ lập ngân sách, mặt bằng thị trường hiện thường rơi vào khoảng vài trăm triệu đến khoảng 1 tỷ đồng cho một bộ thang, tùy tải trọng, hành trình và vật liệu cabin.
Các yếu tố ảnh hưởng đến báo giá bao gồm:
- Tải trọng và kích thước: tải trọng thiết kế, diện tích cabin hoặc sàn nâng và kích thước cửa.
- Chiều cao hành trình: số tầng, số điểm dừng và tổng chiều cao nâng hạ.
- Công nghệ truyền động: loại hệ thống nâng, cấu hình điều khiển và thiết bị đi kèm.
- Điều kiện xây dựng: hố thang, hố PIT nếu có, chiều cao OH, kết cấu chịu lực và hiện trạng công trình.
- Phạm vi cung cấp: thiết bị, vận chuyển, lắp đặt, kiểm định theo quy định áp dụng, bảo trì và các hạng mục xây dựng liên quan.
Khi so sánh báo giá giữa các đơn vị, nên đối chiếu cùng tải trọng, kích thước, số tầng, cấu hình thiết bị và phạm vi công việc. Báo giá thấp hơn chưa chắc là phương án tiết kiệm nếu còn nhiều hạng mục phải bổ sung trong quá trình thi công.
Để nhận báo giá sát thực tế, bạn nên chuẩn bị bản vẽ kiến trúc nếu có, địa điểm công trình, số tầng, kích thước khu vực dự kiến lắp đặt và loại xe cần vận chuyển.
Nhận tư vấn và báo giá theo công trình
Bạn đang cần lắp đặt thang máy tải ô tô cho nhà phố, tầng hầm, showroom, gara hay bãi đỗ xe nhiều tầng? Đừng lựa chọn thiết bị chỉ dựa trên tải trọng hoặc giá bán ban đầu. Một phương án phù hợp cần được tính toán đồng bộ giữa kích thước cabin, loại xe, kết cấu công trình, điều kiện vận hành và ngân sách đầu tư.
