Thang máy không phòng máy

Thang máy không phòng máy với động cơ không hộp số, kích thước nhỏ gọn và không cần bảo dưỡng động cơ. Với thiết bị đặc biệt này, thang không phòng máy sẽ tiết kiệm được 40% năng lượng so với hệ thống sử dụng máy kéo thông thường.

Thang máy không phòng máy là gì?

Thang không phòng máy là thang máy có máy kéo được đặt trong giếng thang và tủ điện được bố trí trước cửa tầng trên cùng. Thang máy không phòng máy là loại thang máy mới hiện nay, loại thang này ra đời để phù hợp với quy hoạch đô thị tại các thành phố lớn hiện nay.

thang khong phong may

Đặc điểm của thang không máy không buồng máy

  • Tải trọng thang máy : từ 350kg đến 1600kg, các hộ gia đình thường dùng động cơ 350kg (cho 5 người)
  • Tốc độ : thông thường là 60 m/ph
  • Tầng phục vụ : dưới 10 tầng
  • Hố thang máy cho gia đình thường có kích thước là 1500x1500mm.
  • Hố pít có có thể làm tối thiểu là 1400mm
  • Ray dẫn hướng T78. Được sử dụng dẫn hướng cho đối trọng và cabin thang máy.
  • Động cơ : Sử dụng động cơ không hộ số, tiết kiệm điện năng.
  • Phanh cơ: là thiết bị an toàn trong thang.
  • Các thiết bị an toàn khác của thang máy như: Bo cứu hộ, giới hạn hành trình của thang, hộ thống photocell sử dụng cho cửa thang, hệ thống chống vượt tốc của thang máy.

thong so kich thuoc thang khong phong may

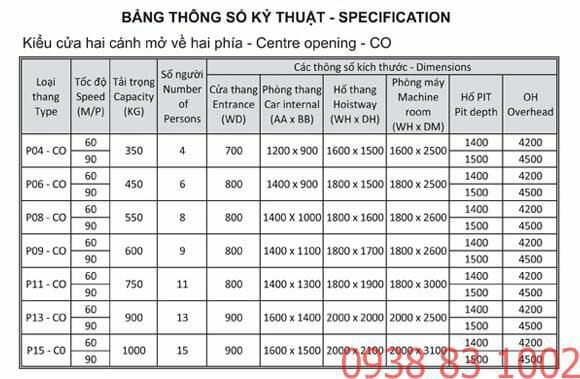

Bảng thông số kích thuớc tiêu chuẩn thang máy không phòng máy

Nhược điểm của thang không phòng máy

  • Giá thành của thang máy loại này cao hơn so với loại thang máy có phòng máy.
  • Bảo trì, bảo dưỡng phức tạp hơn so với loại có phòng kỹ thuật.
  • Cứu hộ sẽ khó khăn khi mất điện.
  • Giếng thang của loại thang máy không có phòng máy lớn hơn so với loại có phòng máy cùng tải trọng.

Ưu điểm thang máy không hộp số

  • Rất phù hợp khi chiều cao tòa nhà bị khống chế.
  • Tiết kiệm điện năng sử dụng do sử dụng loại máy kéo không hộp số.
  • Vận hành êm nếu loại thang tốt và lắp đặt đạt yêu cầu.
  • Không ô nhiễm môi trường.

>> Xem Thêm: So sánh thang có phòng máy và thang không phòng máy

Nguyên lý hoạt động của thang không phòng máy.

Khi nhận lệnh từ bảng điều khiển của các tầng tủ điều khiển cấp điện cho motor kéo làm cho puly ma sát quay, lúc đó cáp nâng sẽ tác động lên hệ thống treo làm cho cabin chuyển động lên xuống theo day dẫn hướng đến các tầng yêu cầu. khi cabin dừng ở tầng yêu cầu thì cửa cabin và cửa tầng đồng thời mở ra, cùng lúc thông qua hệ thống khóa liên động.

Nếu không may xảy ra trường hợp cabin vượt quá tốc độ cho phép thì bộ hạn chế tốc độ sẽ làm việc, bộ thắng cơ sẽ kẹp cabin thang máy và hãm tốc độ trên ray dẫn hướng nhằm hạn chế phản lực tác động lên cabin khiến cabin không chạy quá tốc độ.

Cấu tạo thang máy không phòng máy

Cấu tạo thang máy không phòng máy dành cho gia đình là có động cơ nhỏ gọn, công suất từ 2.2kw đến 10.0kw, thiết kế không cần đến phòng máy, tải trọng từ 320kg đến 2000kg.

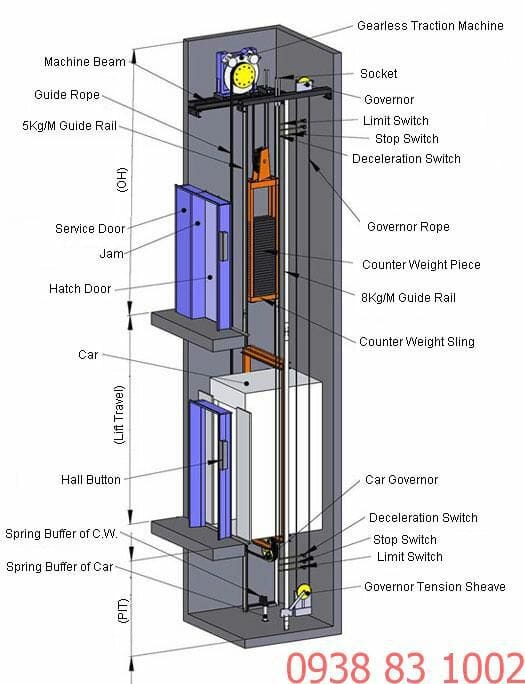

cau tao thang khong phong may

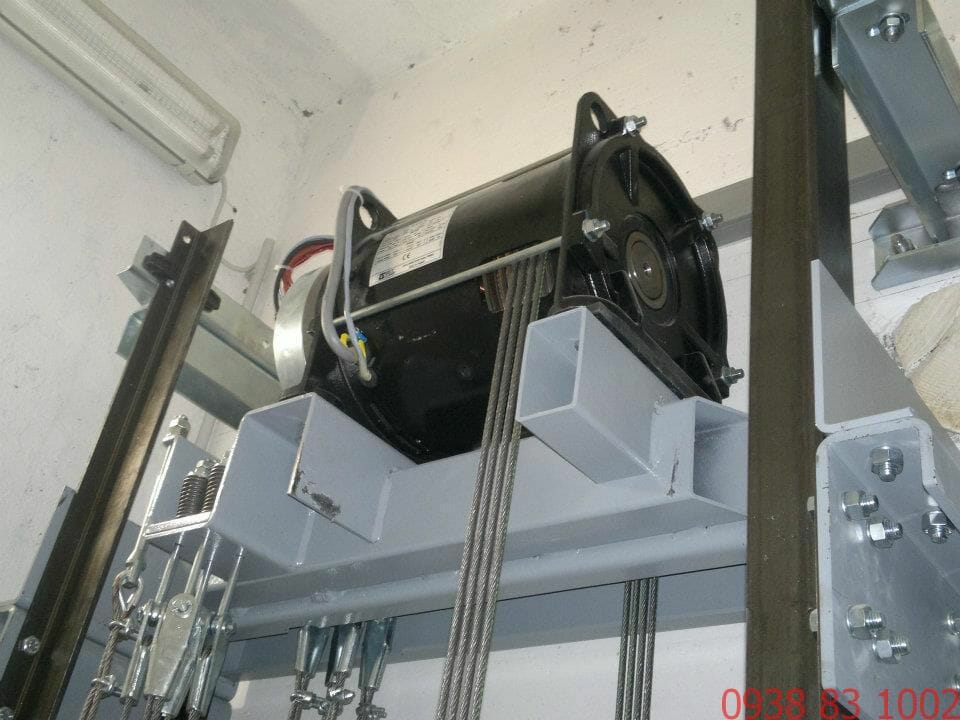

Hệ thống truyền động:

Sử dụng động cơ từ (là loại động cơ đồng bộ 3 pha nam châm vĩnh cửu) dẫn động buồng thang di chuyển với cáp tải chuyên dùng. Loại động cơ từ có các ưu điểm sau:

  • Tiết kiệm điện năng tiêu thụ so với loại máy kéo có hộp số
  • Kích thước nhỏ gọn
  • Không cần dùng dầu nhớt để bôi trơn máy kéo định kỳ, giúp quý khách hàng tiết kiệm được một khoảng chi phí đồng thời thân thiện với môi trường
  • Chống thang trôi tự do khi mất thắng

Hệ thống điều khiển trung tâm (CPU):

Là bộ vi xử lý có chức năng điều khiển mọi hoạt động của thang máy, phối hợp tiếp nhận các dữ liệu điều khiển an toàn và lệnh điều khiển từ người sử dụng, từ đó đưa ra các lệnh dừng tầng tương ứng. Có các hệ điều khiển sau:

  • Hệ điều khiển sử dụng PLC Mitsubishi – Japan.
  • Hệ điều khiển Board Step – China.
  • Hệ điều khiển Board Lisa – Germany
  • Hệ thống điều khiển gia tốc:

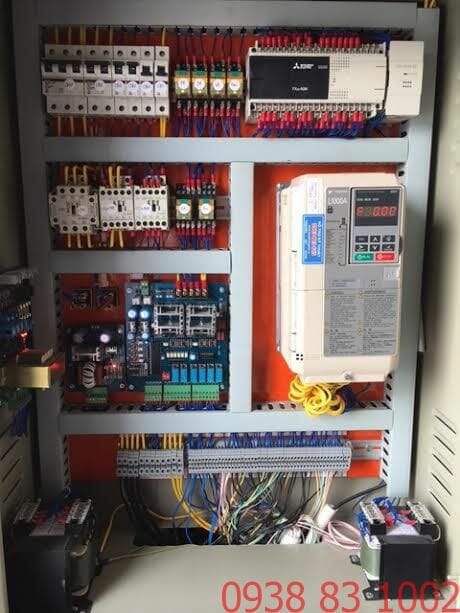

tu dieu khien thang khong phong may

Sử dụng bộ biến đổi tần số – điện áp (VVVF) điều khiển tốc độ, moment động cơ dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder, giúp tiết kiệm điện năng, dừng tầng chính xác, êm ái và an toàn.

Hệ thống điều khiển dẫn động cửa:

Thang không phòng máy sử dụng bộ biến đổi tần số-điện áp (VVVF) điều khiển tốc độ động cơ, xác định vị trí hành trình cửa dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder giúp cửa đóng, mở nhanh, chính xác, êm ái, tiết kiệm thời gian, nâng cao hiệu quả hoạt động thang máy.

Hệ thống an toàn của thang không phòng máy

  • Trang bị đầy đủ các thiết bị an toàn
  • Bộ giới hạn vận tốc, hệ thống thắng cơ.
  • Chống thang trôi tự do
  • Bảo vệ quá tải, bảo vệ mất pha, ngược pha, lệch pha, sụt áp, quá dòng.
  • Nút báo khẩn và liên lạc với bên ngoài qua hệ thống đàm thoại.
  • Hệ thống Intercom hỗ trợ chức năng điện đàm liên lạc với bên ngoài khi thang gặp sự cố.
  • Bộ cứu hộ tự động

Giá thang không phòng máy

Thang máy không phòng máy là loại thang có nhiều tân tiến, cải cách hơn, tiện lợi hơn nên có thể dễ dàng thấy việc giá cả của nó đắt hơn loại có phòng máy từ 30-40% là điều bình thường. Tuy nhiên bạn chỉ phải đầu tư ban đầu khi lắp đặt thang máy, còn trong quá trình sử dụng thì bạn sẽ tiết kiệm được nhiều chi phí hơn.

Bản vẽ cad thang không phòng máy

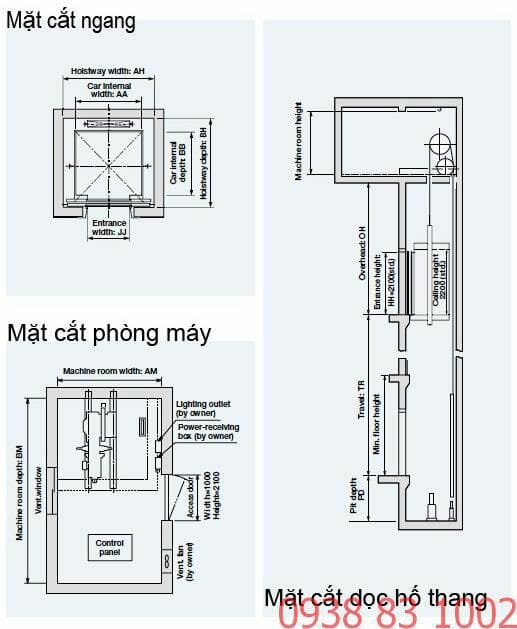

ban ve ho thang may khong phong may bang ve ho thang khong phong may

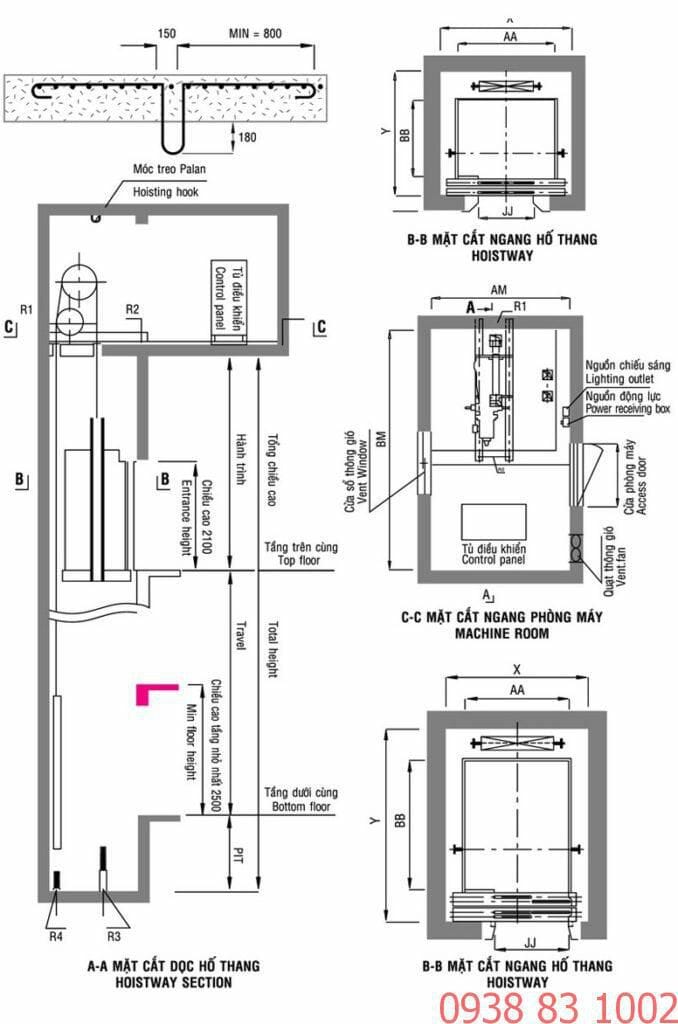

Bản vẽ auto cad thang không phòng máy
